儲能電池用銅軟連接加工圖紙技術要求標準規范

2023/2/25 來源：銅排軟連接專業生產工廠 點擊次數：

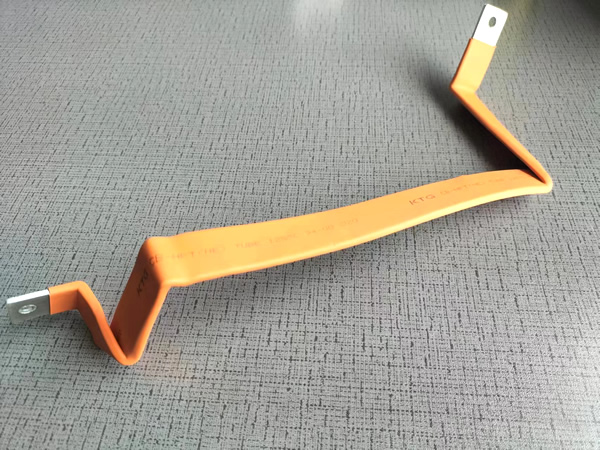

銅軟連接在儲能電池行業應用越來越多，因為它具備載流量高、散熱好、安裝的優點，但一些儲能電池的設計工程師不懂軟銅排加工技術標準，在圖紙繪制中加工要求不會寫。今天我們就來展示一份比較詳細的軟銅排加工技術標準要求供大家參考。

1、材料需滿足GB/T 30512-2014 汽車禁用物質要求，符合GB/T19515-2015道路車輛可再利用性和可回收利用性計算方法。

2、材料電阻率0.018Ω.mm2/m(20℃)

3、銅排兩端采用高分子擴散焊，銅排上下兩面貼厚度為0.1mm的鎳片，規格參照GB/T 2072-2007鎳及鎳合金帶材。
4、工作溫度:-40~+85℃

5、儲存溫度:-40~+125℃

6、參照GB/T 2423.7-2008 電工電子產品環境試驗 以及GB/T6461-2002 金屬基體上金屬和其它無機覆蓋層，經腐蝕試驗后的試樣和試件的評級，對產品進行96小時中性鹽霧試驗(NSS)，零件需要滿足經腐蝕試驗后的試樣和試件的評級標準:保護評級(外觀評級)=7/-;產品外表面不應出現變形、變色、失去光澤、粉化、開裂等表面損壞;參照GB/T 28046-2011。

道路車輛電氣及電子設備的環境條件和試驗，產品功能狀態滿足A級功能要求:在試驗中和試驗后，產品所有功能與設計要求一致。

7、銅軟連接排需矯直，校平，在剪切斷面，鉆孔及沖孔后應去除毛刺，側面無分層剝離現象;銅排表面平整,不允許出現凸點、裂紋、穿孔。

8、銅排各搭接面應用壓力機蹲平、校平，保證搭接面接觸良好，安裝孔面等重要部位平面度、精度等要求。

9、銅排單層剝離力不低于3ON，測試方法參照/SO 104477。

10、絕緣套管材料PVC，成型單邊厚度-.5mm，阻燃等級:UL94 VO:11、絕緣耐壓等級大于1000VDC，60S不擊穿

12、絕緣套管顏色橙色，色號RAL2003。

13、絕緣套管區域參考產品圖紙，未注邊界尺寸公差0.3mm/-2mm

14、絕緣套管模壓或熱縮成型，套管收縮均勻，在折彎處不得出現護套鼓脹、皺堆或破裂現象15、標☆方框尺寸為產品關鍵尺寸:

16、未注尺寸參考3D數模，所有未標注尺寸公差的孔的公差:+/-0.5mm，軟連接長寬高尺寸公差+/-3mm，折彎角度公差+/-2°，不作為關鍵尺寸，需制作檢具檢驗。
